一.總則

根據軋鋼廠現場的實際情況負責起重機防護視頻系統解決方案的整體設計、設備供貨、安裝指導、軟件開發、系統調試、售后服務和人員培訓，對系統的完整性、可靠性、安全性負全責。

二.概述、現場情況及項目實施的必要性

一）、目前現狀以及存在問題

軋鋼起重機在吊重物過程中附近會有一些工作人員活動，一些作業的工作人員可能會沒有注意起重機的活動范圍，而且起重機的駕駛員也存在視野盲區。為防止事故發生，此方案實現起重機吊物及人員活動雙條件報警。

二）、項目實施的必要性

1.安全性

1、起重機防護系統采用先進AI識別系統，視頻采集技術在識別到起重機行駛工作過程中有人員活動時則發出報警，以免人員與起重機發生事故；

2、駕駛室屏幕實時顯示畫面，即人員活動在畫面中，立即顯示在屏幕并且報警，做到安全實時監控危險區域。

2.實用性

1、系統所選用的設備均是成熟產品，設備性能可靠，質量穩定；

2、整個系統運行穩定，可通過人工智能特征比對，識別區域中的人物，其他異物并不產生報警。

3、擴展功能

①　此設備參數畫面具備后期無線傳輸至地面主控室的功能。

②　攝像頭防震動，安裝位置牢固，具備防脫落墜物措施，可完成無死角監測。

三.解決方案

3.1、實施目標

1、在軋鋼起重機橫梁上兩側與中間共安裝四個攝像頭（攝像頭根據現場情況采用6-25米焦距）；

2、在起重機駕駛室安裝區域防護主機與聲光報警器，與稱重儀表（起重機噸位顯示器）連接；

3、當識別到起重機在吊重物時啟動報警功能。

3.2、工作流程

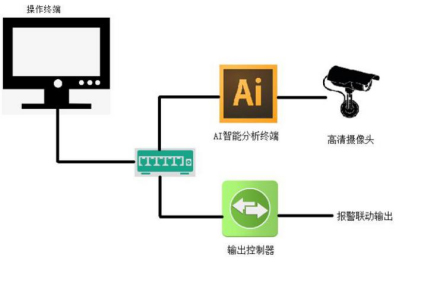

1、 起重機防護系統由前端專用攝像頭，AI 智能分析終端，系統聯動輸出裝置組成，利用網絡攝像機作為傳感器。

2、將監控區域畫面?zhèn)鹘o AI 智能分析終端 ，通過 AI 人工智能技術，自動識別區域是否有來人，并發出報警聯動控制信號。

3、專用攝像頭

高清視頻采集，配合現場情況設置照度、分辨率、碼流等把有效數據傳送至AI智能分析終端。

4、AI智能分析終端

AI智能分析終端是本套系統的核心設備。該設備可以通過AI學習掌握事物特征對現場視頻進行檢測分析。

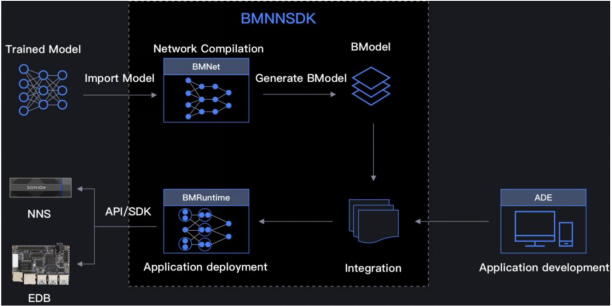

AI智能分析終端采用聚焦于邊緣應用的深度學習推理人工智能芯片。TPU在8位整數運算下，可以提供21TOPS的算力；在winograd卷積加速運算下，提供高達21TOPs的算力；特殊設計的TPU調度引擎能有效的為所有的張量處理器核心提供極高的帶寬數據流。芯片內含2MB的內存，可以為性能優化和數據重用提供最佳的編程靈活性。主流的深層學習框架，比如Caffe和Tensorflow，所有常見的CNN/RNN/DNN神經網絡模型都可以在平臺被運行。專為人工智能應用設計的多功能加速平臺，可以作為深度學習推理加速的協處理器，可以做為主處理器從以太網接口或USB接口接收視頻流、圖片或其他數據，然后執行推理和其他計算機視覺任務。

5、系統特點

·高清圖像采集功能；

·可以再次學習完善故障模型；

·可以定義報警范圍，對范圍外圖像不報警；

·聯動信號輸出，方便聯動其他設備；

·具備主動檢測、自動識別、自動報警。一旦在起重機運行過程中有人進入危險區域，將在第一時間發出報警。

四、實施方案

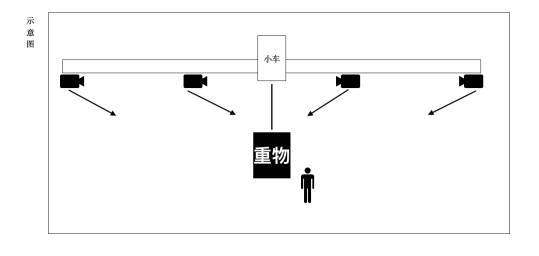

1、在起重機端梁兩側與中間一共安裝4個視頻采集攝像頭，分別采集左側、中間偏左、中間偏右、右側區域視頻（攝像頭根據現場情況采用6-25米焦距）；

2、在起重機駕駛室安裝2臺區域防護主機與聲光報警器；

3、連接噸位儀接口，用以啟動起重機防護系統；

4、當起重機吊起重物時，噸位儀測得信號，啟動起重機防護系統。此時如果AI防護系統在視頻采集信號中有識別到人員在起重機附近將啟動報警。

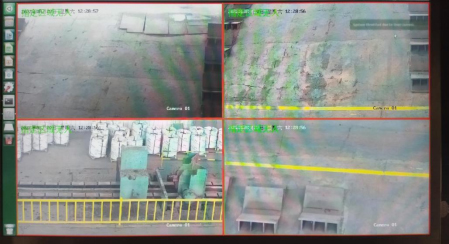

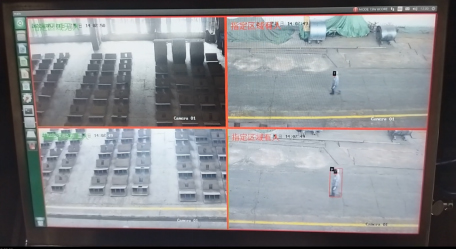

五、現場圖片
